· 三维切割机器人能解决哪些加工难题？

　　在汽车零部件、工程机械、五金钣金、金属结构件等制造领域，很多工件并不是规则的平板，而是带有弧面、折弯、冲压成形和空间异形结构。面对这类零件，传统二维激光切割机往往难以完成复杂角度和空间轨迹加工，人工切割又存在效率低、一致性差的问题。

　　三维切割机器人正是针对这类加工需求发展起来的自动化装备。它将工业机器人、多轴运动控制、激光切割系统、离线编程软件等组合起来，让切割头能够按照空间轨迹调整位置和姿态，实现复杂三维工件的切边、开孔、修边和异形轮廓加工。

　　一、什么是三维切割机器人?

　　三维切割机器人通常采用六轴工业机器人作为运动主体，在机器人末端安装激光切割头或者其他切割工具。

　　与普通平面激光切割设备不同，工业机器人具有多个自由度，可以完成：

　　上下运动;

　　左右运动;

　　前后运动;

　　旋转;

　　倾斜;

　　空间姿态调整。

　　因此，切割头不仅能够沿着二维轮廓移动，还能够围绕复杂工件表面进行空间运动。

　　例如汽车冲压件上的侧孔、曲面轮廓以及不同角度的切边，都可以通过机器人调整切割头姿态完成。

　　二、为什么复杂工件适合三维切割?

　　很多零部件经过冲压、拉伸或者焊接以后，已经形成三维结构。

　　如果再使用普通二维设备加工，需要：

　　重新定位;

　　制作复杂夹具;

　　多次装夹;

　　人工调整角度。

　　不仅效率低，而且不同批次之间容易产生尺寸偏差。

　　采用机器人激光切割以后，可以提前建立工件三维模型，再根据模型生成空间切割轨迹。

　　机器人按照程序运行，可以连续完成多个位置加工，从而减少重复装夹。

　　三、三维切割机器人由哪些部分组成?

　　完整系统通常不只是一台机器人，而是由多个部分组成。

　　1. 六轴工业机器人

　　机器人负责控制切割头运动。

　　选择时需要关注：

　　工作半径;

　　负载能力;

　　重复定位精度;

　　运动速度;

　　轴数。

　　对于大型汽车零部件，需要较大的工作半径。

　　对于精密小型结构件，则更加关注重复定位精度。

　　2. 激光器

　　目前金属三维切割通常采用光纤激光器。

　　功率可以根据材料和厚度选择，例如：

　　1500W;

　　3000W;

　　6000W;

　　更高功率。

　　薄板加工没有必要盲目选择大功率设备，应该根据材料厚度、切割速度和生产节拍确定。

　　3. 三维切割头

　　切割头直接影响加工质量。

　　机器人运动过程中，工件表面高度和角度不断变化，因此切割头需要保持合理的焦点位置。

　　部分系统会配合高度跟随、碰撞保护等功能，提高复杂曲面加工稳定性。

　　4. 控制系统

　　控制系统负责协调：

　　机器人;

　　激光器;

　　气路;

　　切割头;

　　工装夹具。

　　如果设备还配置转台、变位机，则需要进行多轴联动控制。

　　四、离线编程为什么很重要?

　　三维切割路径比二维切割复杂很多。

　　如果完全依靠人工示教机器人，一个复杂工件可能需要花很长时间调整轨迹。

　　因此，现在很多三维激光切割设备会使用离线编程软件。

　　工程师可以导入：

　　STEP;

　　IGES;

　　STL;

　　其他三维模型。

　　然后在电脑上规划切割路径，再将程序导入机器人。

　　这样可以减少现场调试时间。

　　对于多品种、小批量生产来说，离线编程尤其重要。

　　五、三维切割机器人可以加工哪些材料?

　　采用光纤激光系统时，比较常见的加工材料包括：

　　碳钢;

　　不锈钢;

　　镀锌板;

　　铝合金;

　　部分铜合金。

　　具体能够切多厚，需要根据激光功率、材料种类和切割要求确定。

　　例如汽车行业中常见的冲压钣金件，就比较适合机器人激光切割。

　　六、三维切割和五轴激光切割有什么区别?

　　两者都能够加工复杂三维工件，但机械结构有所不同。

　　五轴激光切割机通常采用固定机床式结构，运动精度和刚性比较稳定。

　　三维切割机器人则利用工业机器人完成空间运动。

　　机器人的优势主要在于：

　　工作范围大;

　　柔性较高;

　　容易改变加工轨迹;

　　适合不同尺寸工件;

　　设备布局灵活。

　　如果产品种类比较多，经常需要更换零件，机器人方案通常具有较强适应能力。

　　七、为什么汽车行业经常使用三维切割机器人?

　　汽车制造中存在大量冲压件和热成形件。

　　例如：

　　A柱;

　　B柱;

　　汽车门框;

　　保险杠结构件;

　　座椅结构件;

　　车身钣金件。

　　这些零件成形后需要进行切边、开孔和修整。

　　过去可能使用冲切模具。

　　但每种车型都需要开发对应模具，成本比较高。

　　采用三维激光切割机器人，只需要修改加工程序和夹具，就可以适配不同零件。

　　因此特别适合车型更新速度较快、产品规格较多的生产环境。

　　八、夹具设计为什么影响切割精度?

　　很多人购买三维切割设备时只关注机器人和激光器，却忽略工装夹具。

　　实际上，工件如果定位不准确，即使机器人重复定位精度很高，最终切口位置还是会偏。

　　夹具应该保证：

　　定位稳定;

　　装夹方便;

　　工件不会晃动;

　　批次位置一致。

　　对于薄壁冲压件，还要防止夹紧过程中造成产品变形。

　　所以三维切割机器人定制项目通常需要同时设计专用工装。

　　九、三维切割机器人精度受哪些因素影响?

　　最终切割精度由多个环节共同决定。

　　包括：

　　机器人重复定位精度;

　　工件装夹精度;

　　轨迹标定;

　　TCP工具中心校准;

　　切割头跟随;

　　工件自身尺寸一致性。

　　因此机器人标称精度并不等于最终产品加工精度。

　　量产之前需要使用实际工件进行试切和尺寸验证。

　　十、机器人切割如何提高生产效率?

　　对于批量零件，可以把装夹、切割和下料进行节拍化设计。

　　例如配置双工位工作台：

　　一个工位正在切割时，操作人员可以在另一个工位进行上下料。

　　机器人完成第一个工位后直接切换到第二个工位。

　　这样可以减少等待时间。

　　生产量较大的项目还可以与：

　　自动上下料;

　　视觉定位;

　　输送线;

　　MES系统。

　　连接起来，进一步形成自动化生产单元。

　　十一、视觉定位有什么作用?

　　实际生产过程中，工件位置可能存在一定偏差。

　　如果完全按照固定轨迹切割，就可能出现孔位偏移。

　　部分机器人切割系统会加入工业视觉或者三维视觉。

　　通过识别工件实际位置，对机器人轨迹进行补偿。

　　对于定位精度要求较高或者来料偏差较大的产品，这种方式能够提高加工稳定性。

　　十二、三维切割机器人适合哪些行业?

　　除了汽车制造，还可以应用于：

　　工程机械;

　　轨道交通;

　　航空结构件;

　　家电钣金;

　　健身器材;

　　金属家具;

　　五金制品;

　　新能源设备。

　　只要产品存在复杂三维轮廓，并且需要进行切孔、切边或者修整，都可以评估机器人切割方案。

　　十三、采购三维切割机器人要关注什么?

　　企业进行三维切割机器人采购时，不建议只比较激光功率。

　　更加值得关注的是：

　　机器人品牌及工作范围;

　　重复定位精度;

　　激光器稳定性;

　　切割头性能;

　　离线编程软件;

　　工装夹具设计;

　　安全防护;

　　售后服务。

　　尤其是三维项目，软件调试和工艺经验非常重要。

　　同样的硬件配置，不同厂家的实际切割效果可能存在明显差距。

　　十四、安全防护不能忽视

　　工业激光属于高能量设备。

　　机器人运动范围又比较大，因此生产线必须设计完善的安全防护。

　　常见配置包括：

　　封闭防护房;

　　激光防护观察窗;

　　安全门;

　　急停装置;

　　安全光栅;

　　烟尘收集系统。

　　切割过程中还会产生烟尘和金属颗粒，因此应配置适当的抽烟除尘系统。

　　十五、三维切割机器人常见问题

　　问题1：三维切割机器人和普通激光切割机最大的区别是什么?

　　普通激光切割机主要针对平面板材，而三维切割机器人能够改变切割头空间姿态，更适合曲面、冲压件和异形结构件。

　　问题2：三维切割机器人可以切厚板吗?

　　可以，但实际切割厚度取决于激光功率、材料种类、切割头和工艺参数。

　　如果主要加工薄壁汽车冲压件，没有必要单纯追求超高功率。

　　问题3：三维切割机器人需要每个产品重新编程吗?

　　更换不同结构产品时通常需要建立对应加工程序。

　　如果配备离线编程软件，可以直接根据三维模型生成和调整轨迹，比完全人工示教效率更高。

　　问题4：三维切割机器人能不能切管材?

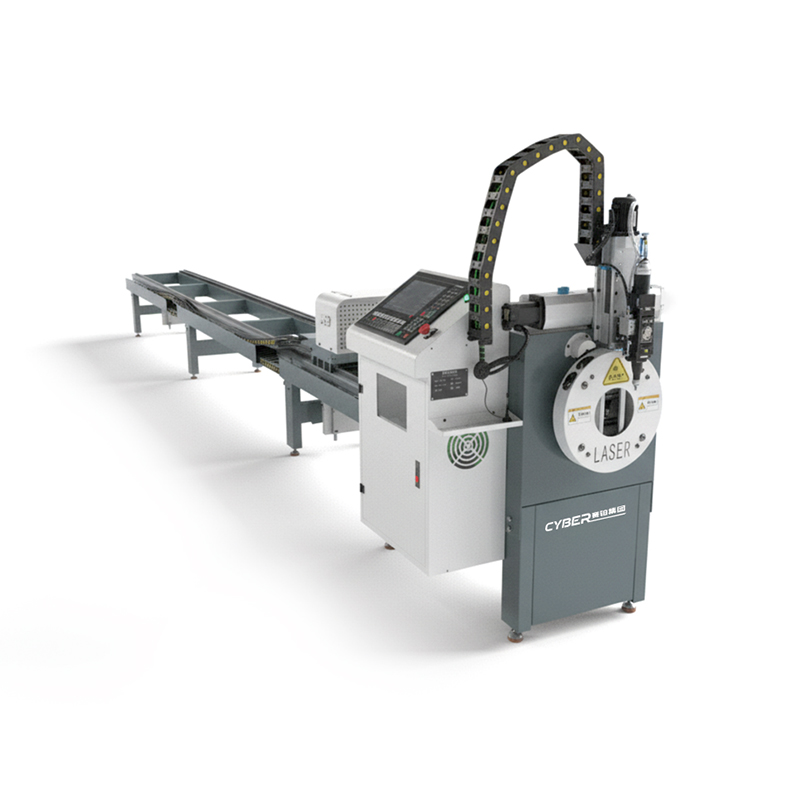

　　部分管材和空间结构件可以加工，但如果企业主要是大量标准圆管、方管生产，专业激光切管机通常效率更高。

　　如果工件属于弯管、焊接组件或者异形管件，则可以评估机器人三维切割。

　　问题5：购买三维切割机器人主要看什么参数?

　　除了功率，还要重点关注机器人工作半径、重复定位精度、切割头、软件、夹具、加工节拍以及厂家实际案例。

　　十六、什么情况下值得采用三维切割机器人?

　　如果产品具有下面几个特点，就比较值得评估：

　　产品已经经过冲压或成形;

　　需要在多个角度开孔;

　　存在复杂曲面切边;

　　型号比较多;

　　传统模具费用较高;

　　需要快速换型。

　　特别是订单变化较快的制造企业，三维切割机器人最大的价值往往不是单纯提高某一个工件的切割速度，而是提高整条生产线的柔性。
